主要特點：
無需切斷工藝管道，安裝簡單
大口徑成本優勢明顯
與介質不接觸，介質適應性強
無阻流件，無壓力損失
穩定性好、抗干擾能力強
零點漂移小、量程比寬
獨特的信號數字化處理，測量精度高
產品特點
在管道的外壁敷設一對超聲波傳感器，傳感器互相發射/接收超聲波波束，因為介質流速對聲波的影響，使得接收信號時產生時差，通過計算可以得到實時的流速，進而換算出流量。

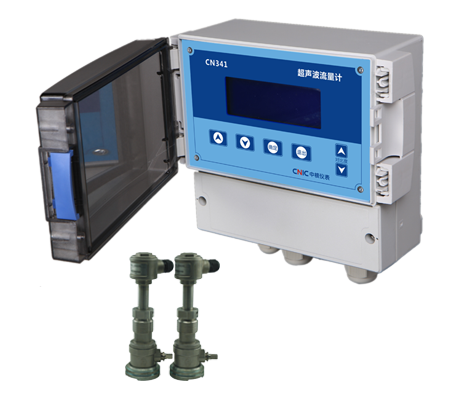

CN341型超聲波流量計既可以測量大管徑的介質流量，也可以用于不易接觸和觀察的介質。幾乎不受被測介質的各種參數的干擾，尤其可以解決強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。
CN341－A帶有熱量積算功能，加配溫度傳感器，即可實現冷/熱量的測量，適用于空調的冷/熱量計量，以及換熱站、熱力公司管網的熱力計量。
CN341-A超聲波流量計/熱量計/電池供電型超聲波水表具有以下特點：
(1) 每個周期采樣次數提高到了128次，并改進了流量計算方法，使測量結果更穩定，能夠滿足絕大多數清水和污水以及多種化學液體的流量測量需求，甚至含有大量懸浮物的紙漿也可以測量。
(2) 增加了掉電保存的數據內容。所有累積器內容、日期時間、總工作時間、故障運行時間等共128個字節的數據均儲存在FLASH儲存器中，不會發生掉電丟失的問題。每次上電正常工作后20秒時，如果自動補加開關是打開的，會把“丟失流量”疊加到累積器中。丟失流量是按照掉電前瞬時流量和上電時的瞬時流量的平均值乘以掉電時間長度得到的。如果自動補加開關是關閉的，用戶可以通過查找斷電數據，找到相應的丟失流量，通過鍵盤實現后補加。在掉電數據中標記為“應補”和“已補”的流量就是掉電期間“丟失”的流量。對于“應補”的數據可以使用回車鍵重新補加到累積器中。
(3) 增加了一個模擬運行功能。當管徑設置為零時，瞬時流速會顯示為1.2345678米/秒(4.0504 ft/s)，瞬時流量=0，并且顯示“R”狀態。通過M44窗口輸入一個設定值可得到變化的累積量輸出。使用該功能可在不連接傳感器的條件下，實現流量計功能的測試和聯網軟件的調試。
(4) 手動累積器累積間隔時間從500毫秒縮短到了5毫秒，手動累積器是為了標定及短時間測量而設置的，解決了當標定裝置容器較小的情況下，因為累積時間短，間隔時間長造成較大的誤差的問題。
(5) 內置的批量控制器累積間隔時間從500毫秒縮短到了5毫秒。精度有了質的提高。新版本的批量控制器可以滿足大部分工業場合的定量控制用途中。
(6) 使用了電氣隔離的直流電源供電并加有防雷擊保護線路，使主機可靠性和抗干擾性大大提高。在變頻和高壓條件下可以更穩定的工作。對于現場無電源的情況，用戶可以選用3.6V鋰電池供電型主板可以實現連續工作5年。
(7) 測量主機板上都帶有標準的隔離RS-485接口，能夠同時支持MODBUS，M-BUS兩種標準協議。
(8) 測量主板可以使用多種不同接口的鍵盤顯示器進行操作及設參。一種是插接在主板上的并口鍵盤顯示器，一種是掛接RS485上的串口鍵盤顯示器或設參軟件。
(9)主板具有一個96段LCD數段式顯示器。能夠顯示數十個常用測量數值及儀表參數。參數設置完成以后，主板可以單獨工作，而不再需要鍵盤顯示器。用戶可以使用主板的按鍵翻查數段式顯示器。
(10) 主板兩路三線制PT100或PT1000鉑電阻輸入電路，接入鉑電阻就成為一個完整的超聲波熱量計。同時增加了溫差靈敏度功能,防止長期低流速或者低溫差時熱量的無效累積。
(11) 主板可以適用任何類型的傳感器，包括外縛式，插入式，π型管段式，標準管段式及其它廠家的同類傳感器。水表和一體式的管道參數以及標定參數全部由生產廠家輸入完成，用戶不再需要輸入任何參數，只要接通電源流量計就可以工作。
產品特點CN341型超聲波流量計既可以測量大管徑 的介質流量，也可以用于不易接觸和觀察的介 質。幾乎不受被測介質的各種參數的干擾，尤 其可以解決強腐蝕性、非導電性、放射性及易 燃易爆介質的流量測量問題。
1.無需切斷工藝管道，安裝簡單
2.大口徑成本優勢明顯
3.與介質不接觸，介質適應性強
4.無阻流件，無壓力損失
5.穩走性好、抗干擾能力強
6.零點漂移小、量程比寬
7.獨特的信號數字化處理，測量精度高
技術參數
|
項 目 |
性能、參數 |
||||
|
測量主機 |
準 確 度 |
1.0 % (時差分辨率40皮秒) |
|||
|
重 復 性 |
0.2% |
||||
|
最大流速 |
64m/s |
||||
|
測量周期 |
500mS (每秒2次,每個周期采集128組數據,TDS16水表主板詳見產品具體介紹) |
||||
|
測量原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
||||
|
流 向 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||
|
顯 示 |
外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件 |
||||
|
操 作 |
1.0 % (時差分辨率40皮秒) |
||||
|
輸 入 |
3路4~20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用 |
||||
|
兩路三線制PT1000或 PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
|||||
|
輸 出 |
電流信號 (可選模塊)：4~20mA, 阻抗600Ω浮空，準確度0.1% 。 頻率信號 (可選模塊)：1~9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 定時打印、數據輸出功能。 |
||||
|
通訊協議 |
MODBUS協議、M－BUS協議、FUJI擴展協議 (兼容匯中公司流量計及第九版水表通訊協議)，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 |
||||
|
其它功能 |
日月年累計流量自動記憶功能，上、斷電時間和流量管理功能并可實現自動或手動補加； 日月年累積數據都可以通過MODBUS協議讀出。 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能、故障時間計時器。 |
||||
|
工作電流 |
50mA (不連接鍵盤顯示和蜂鳴器不響的條件下) |
||||
|
備用電池 |
斷電條件下，TDS16版主板使用電容放電將數據固化到flash中。 其余版本主板使用CR2032，保持10萬小時數據不丟失。 |
||||
|
環境溫度 |
-10℃～70℃ (大于此溫度范圍要求請與廠家聯系) |
||||
|
工作時間 |
連續 |
||||
|
版本號 |
TDS13 |
TDS14 |
TDS15 |
TDS16 |
|
|
電 源 |
8～30VDC |
24VDC |
85～264VAC/24VDC |
8～30VDC或3.6V鋰電池 |
|
|
主板尺寸 |
116×62mm |
92×36mm |
150×95mm |
Φ84mm |
|
|
傳感器 |

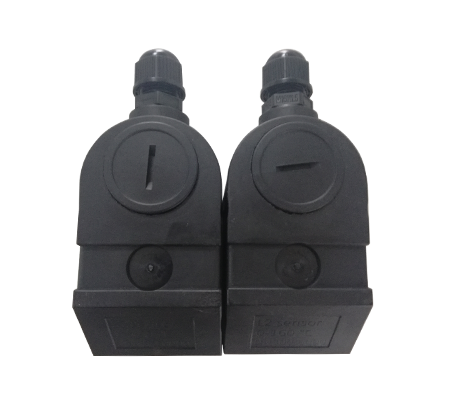

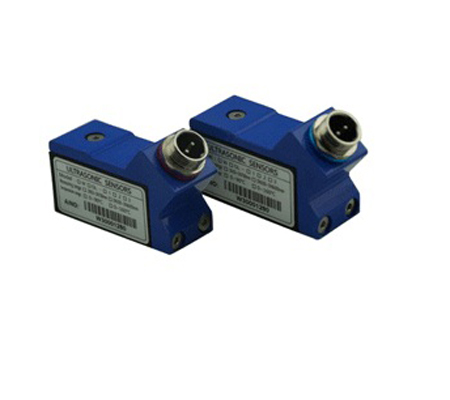

外 縛 式 |
標準S1型，適用管徑DN15～100mm 標準M1型，適用管徑DN50～700mm 標準L1型，適用管徑DN300～6000mm 高溫S1H型，適用管徑DN15～100mm 高溫M1H型，適用管徑DN50～700mm 其它廠家的傳感器 |
|||
|

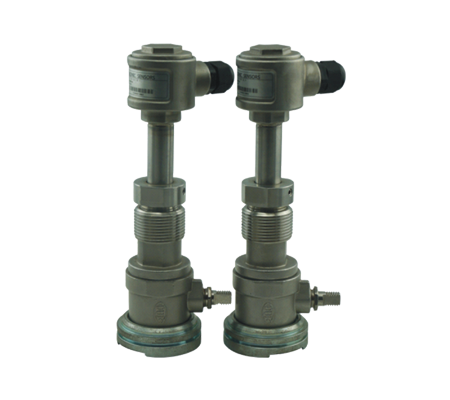

插 入 式 |
測量管道材質不限（不停產安裝）適用于管徑DN80以上。 |
||||
|
管 段 式 |

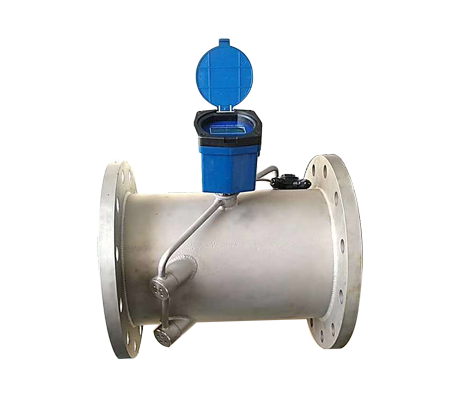

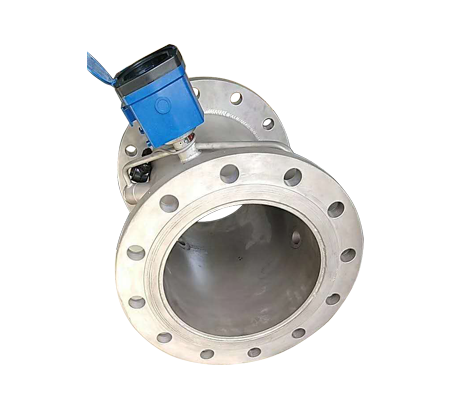

π型管段式：適用于管徑DN15-DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5% |
||||
|
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜，特定場合單根可加長至500米（不推薦）。 |
||||
|
防護等級 |
IP68（可浸水工作） |
||||
|
可測管 道 |
管 材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
|||
|
襯 材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
||||
|
內 徑 |
15mm～6000mm（π型管段式內徑可小至2毫米） |
||||
|
直管段長度 |
上游≥10D，下游≥5D，距泵出口處≥30D。 |
||||
|
測量介質 |
種 類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
|||
|
濁 度 |
≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。 |
||||
|
溫 度 |
-40℃～160℃ |
||||
|
流 向 |
可對正反向流量分別計量，并可計量凈流量。 |
||||
使用注意事項1.使用者要選擇一個合適的測量管段，為了獲得有效的測量數據，一些有關被測管道和泵系統的基本狀況要事先了解清楚。
2.確定被測管路的溫度范圍是在傳感器的使用溫度范圍內，通常在室溫狀態下最佳。
3.把管道的銹蝕或結垢情況考慮進來，最好選擇較新一點的管道測量，如果條件不具備就把銹蝕從管壁厚度中減去或者將結垢當作襯里來考慮。有一些管道有塑料襯里，并且由于管道的制造工藝原因，在管道內壁與襯里之間有可能存在縫隙，這樣就會阻擋超聲波的傳播，使測量變得非常困難，所以使用者要盡量避免在這樣的管道上測量；如果避免不了，就必須使用插入式傳感器，可以在管道不停流、帶壓的情況下打孔安裝，解決收不到信號的難題。
4.水平方向的管道內壁上部有可能殘存著一些氣泡 ，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。
