壓力變送器主要由壓力傳感器、測量電路和過程連接件三部分組成。

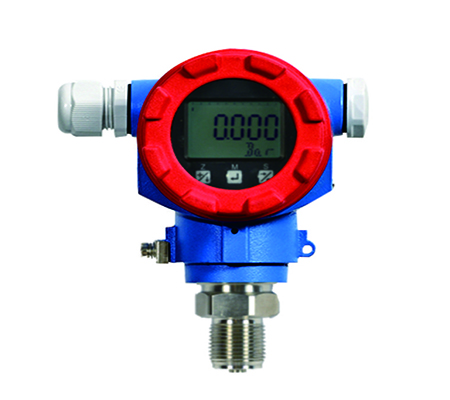

CN421選用高精度、高穩定性擴散硅隔離式傳感器組件，通過精密的補償技術、信號處理技術將被測壓力轉換成標準的電信號。CN421模塊化的結構設計使其更加靈活方便地應用到各種復雜工業現場，是一款高性價比的壓力測量儀表。CN421型壓力變送器為我公司系列壓力變送器的標準形式。采用全智能技術，體現世界一流壓力變送器工藝；結構緊湊、堅固、重量輕、便于安裝、使用方便、免維護；零點量程可以在外部調節，遷移范圍寬；帶液晶顯示可通過按鍵對變送器參數進行組態。適用于多種場合全天候惡劣危險環境和各類腐蝕性介質。
產品特點硅單晶材料在受到外力作用產生極微小應變時(一般步于400微應變)，其內部原子結構的電子能級狀態會發生變化，從而導致其電阻率劇烈變化(G因子突變)。用此材料制成的電阻也就出現極大變化，這種物理效應稱為壓阻效應。利用壓阻效應原理，采用集成工藝技術經過摻雜、擴散，沿單晶硅片上的特點晶向，制成應變電阻，構成惠斯凳電橋，利用硅材料的彈性力學特性，在同一切硅材料上進行各向異性微加工，就制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。給傳感器匹配一放大電路及相關部件，使之輸出一個標準信號，就組成了一臺完整的擴散硅壓力變送器。CN421型擴散硅壓力變送器采用全智能技術，結構緊湊、堅固、重量輕、便于安裝、使用方便、免維護；用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。
產品優勢
1.高精度、高穩定性、高可靠性；
2.抗過載和抗沖擊力強；
3.量程覆蓋范圍廣；
4.過程連接形式多樣，具有齊平膜、衛生型；
5.體積小、外形美觀；
6.直接過程連接無需安裝支架；
7.防雷擊、防射頻干擾；
技術參數|
電源電壓 |
16~28VDC(本安型經安全柵供電) |
|
輸出信號 |
二線制 4 ～20mA DC/HART 協議數字通訊( 可選) |
|
精度 |
±0.1%FS(典型) ±0.25%FS(最大) |
|
負載電阻 |
（U～12V）/0.02Ω |
|
穩定性 |
≤±0.25%FS/年 |
|
接液材質 |
隔離膜片:316L 不銹鋼或鉭（可選） |
|
壓力接口 |
不銹鋼1Cr18Ni9Ti/哈氏合金C |
|
防護等級 |
IP65 |
|
防爆認證： |
本安(Ex i b ⅡC T6) ;隔爆(Ex d ⅡC T6) |
|
環境溫度： |
溫度-40~+80℃ |
|
環境濕度： |
0~90%RH |
|
過程連接 |
M20*1.5外螺紋(膜片內藏)/ G1/2外螺紋(膜片內藏)/ M20*1.5外螺紋(齊平膜型) /卡箍式 |
|
壓力類型 |
表壓/絕壓 |
使用注意事項
1.根據被測壓力量程，按實際測量壓力為測量范圍的80%選取。要考慮系統的最大壓力。一般來說，壓力變送器器壓力范圍最大值應該達到系統最大壓力值的1．5倍。一些水壓和過程控制，有壓力尖峰或者連續的脈沖。這些尖峰可能會達到“最大”壓力的5倍甚至10倍，可能造成變送器的損壞。連續的高壓脈沖，接近或者超過變送器的最大額定壓力，會縮短變送器的實用壽命。但提高變送器額定壓力會犧牲變送器的分辨率。可以在系統中使用緩沖器來減弱尖峰，這會降低傳感器的響應速度。
2.系統的最大過載應小于變送器的過載保護極限，否則會影響變送器的使用壽命甚至損壞變送器。通常壓力變送器的安全過載壓力為滿量程的2倍；
3.測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限；
4.冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞；
5.測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞；
6.接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內；
